Actualitzeu la vostra instal·lació de tractament d’aigües residuals? Factors clau a tenir en compte abans d’escollir un sistema rasclador

Ajusteu el disseny del sistema rasclador a les característiques de les vostres aigües residuals

Com afecten la concentració de sòlids, el contingut fibros i l’abrasivitat la selecció del rasclador

La composició física i química del fang determina directament les exigències mecàniques sobre un sistema de rascladors. Una incompatibilitat sovint provoca una fallada prematura o un rendiment crònicament deficient. Per exemple, una concentració elevada de sòlids—normalment superior al 3 % en pes—genera una força de fricció significativa, la qual cosa exigeix un mecanisme d’accionament amb major parell i components estructurals reforçats. En operacions amb fang que superava el 5 % de sòlids, els sistemes convencionals de cadenes i paletes van experimentar una reducció del 30 % en la seva vida útil (WEF 2023). A l’inrevés, els fangs de baixa densitat i lleugers es poden gestionar amb col·lectors circumferencials més senzills accionats des del centre.

La presència de material fibros—normalment procedent de les emissions industrials del sector tèxtil o alimentari—introdueix riscos d’embolicament i obturació. Això exigeix un disseny de rasclador que minimitzi els punts d’estrangulament. En aquest aspecte, els sistemes de rastrillatge alternatiu solen superar els sistemes de cadenes amb paletes, ja que les cadenes submergides són propenses a l’embolicament. Les partícules abrasives, com la sorra procedent dels sistemes de recollida, acceleren el desgast de les parts mòbils submergides. Per tant, el disseny òptim prioritza materials i geometries resistents al desgast, en lloc de configuracions genèriques.

Influència de la temperatura, la variabilitat del cabal i les restriccions hidràuliques (profunditat, pèrdua de càrrega, geometria del canal)

El disseny del sistema ha de tenir en compte l'entorn operatiu i el perfil hidràulic. Les fluctuacions de temperatura canvien la viscositat de l'aigua i afecten l'expansió tèrmica dels components estructurals. En climes freds, els fangs espessos poden esdevenir més viscosos, cosa que requereix una potència addicional per al sistema d'accionament; en corrents més càlides, l'activitat biològica augmentada pot produir gasos corrosius, el que influeix en la selecció de materials. Les instal·lacions que experimentaven una variació estacional de temperatura de 20 °C van mostrar una taxa de fallada dels components no metàl·lics un 15 % superior degut a l'esforç cíclic tèrmic.

La variabilitat del cabal representa un repte específic. Les basses sotmeses a onades de tempesta o a factors elevats de pic diari requereixen rascladors dissenyats per suportar càrregues hidràuliques sobtades — evitant que es desengranin del fons de la bassa o que el flux es canalitzi al voltant del col·lector. Les restriccions físiques —incloent la profunditat, la pèrdua de càrrega admissible a través del mecanisme i la geometria del canal— defineixen l’abast del rendiment. En basses rectangulars profundes (> 5 m), els rascladors de pont mòbil mantenen la integritat hidràulica sense risc de curtcircuit, però poden necessitar un disseny especialitzat del tub de parell per evitar deformacions. El rasclador no és només un dispositiu d’eliminació de sòlids: funciona com una part integral del sistema de control hidràulic de la bassa.

Compareu els tipus fonamentals de sistemes de rascladors: rendiment, necessitats de reforma i fiabilitat en condicions reals

Pont mòbil vs. cadena i paletes vs. alternatiu: rendiment d’eliminació i referències de reducció de SS/BOD

La tria del sistema de raspador afecta directament el rendiment del clarificador primari. Les referències de instal·lacions a escala real mostren perfils de retirada clarament diferenciats:

Els sistemes de pont mòbil aconsegueixen sistemàticament la major eliminació de sòlids en suspensió (SS), sovint superior al 90 % amb fangs densos i fibrosos (WEF 2022). Els dissenys de cadenes i raïls ofereixen una reducció comparable de la demanda bioquímica d’oxigen (BOD), però requereixen una freqüència de manteniment més elevada degut al desgast dels pernos i les rodes dentades. Les rasquetes alternades, tot i ser mecànicament més senzilles, donen uns índexs d’eliminació lleugerament inferiors i són adequades per a basses més petites amb cabals estables. La fiabilitat real varia segons les condicions operatives: els unitats de pont mòbil mantenen l’eficiència durant més temps en presència de càrregues orgàniques abrasives o variables, mentre que els mecanismes de cadenes i raïls patixen un desgast accelerat. Per tant, la selecció ha d’estar fonamentada en la concentració de sòlids a l’entrada i en la variabilitat prevista de la càrrega, i no només en la capacitat nominal.

Factibilitat de la reforma: Avaluació de les modificacions civils, el temps d’inactivitat del dipòsit i els impactes sobre la càrrega estructural

La reforma d’un decantador existent exigeix una avaluació cuidadosa de les restriccions físiques i de la continuïtat del procés:

• Pont mòbil els retrofits normalment només requereixen modificacions menors a les parets del dipòsit i a les estructures d'entrada/sortida. El seu pont i el seu conjunt motriu lleugers imposen una càrrega estructural afegida mínima, i la instal·lació normalment es completa en 2–3 dies d'inactivitat del bassal—sovint mitjançant una derivació temporal.

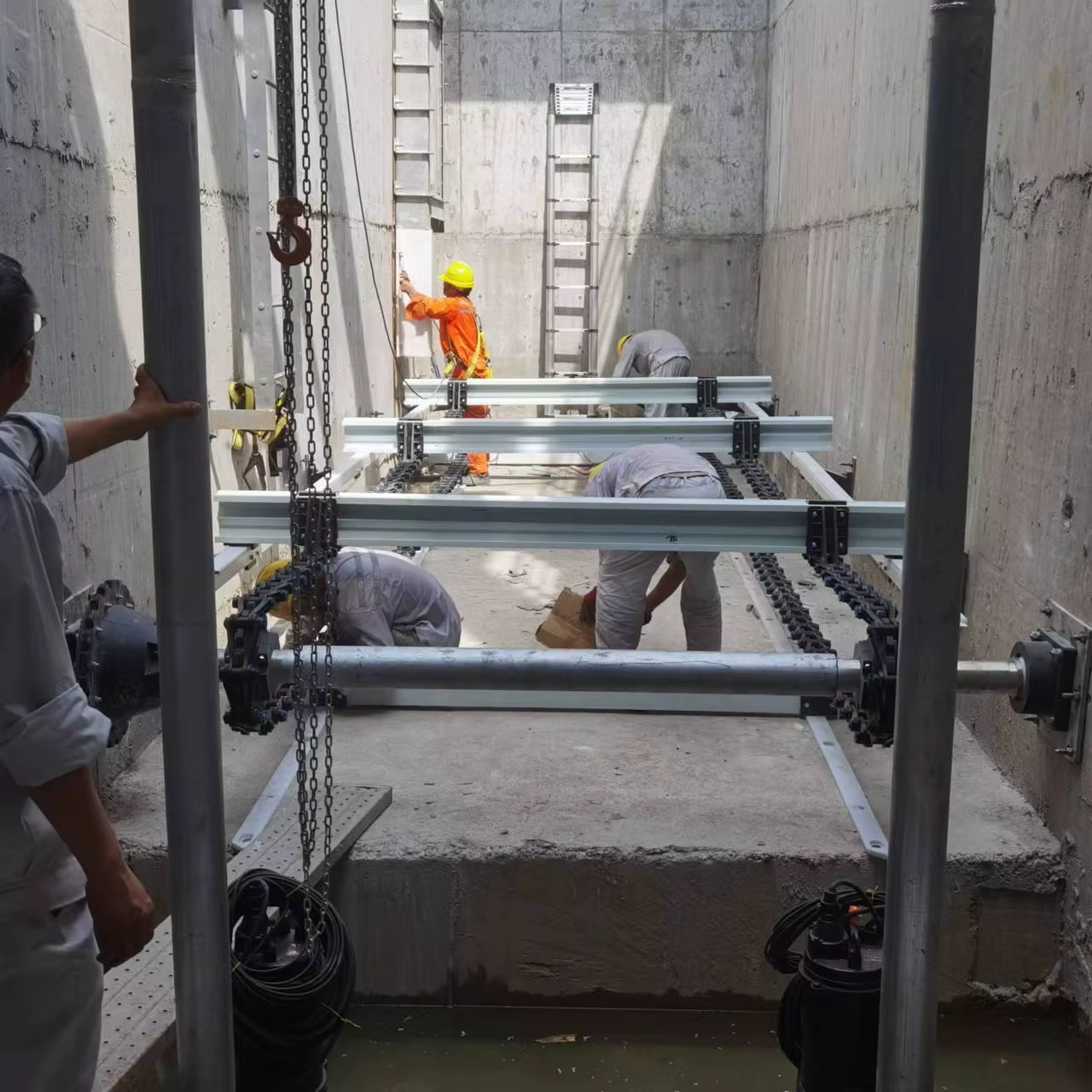

• Cadena i raïls les conversions són més invasives. Les noves carcasses del cap motriu, les rodes dentades retornadores i les guies de la cadena amb raïls poden exigir tallar i reforçar el formigó, allargant l'inactivitat a 1–2 setmanes. La transmissió més pesada també augmenta la càrrega estructural sobre les parets del dipòsit—de vegades cal reforçar-les.
• Alternatiu els retrofits de rascladors impliquen una feina civil substancial: els suports dels rails per al carro i les unitats motrius hidràuliques o electromecàniques exigeixen una alineació precisa i bases fonamentals robustes. L'inactivitat pot arribar a 2–3 setmanes, i les càrregues dinàmiques alternades poden requerir ancoratges o suports addicionals.

Una actualització del 2023 en una instal·lació de 50 MLD va demostrar que la selecció d’un raspall de pont mòbil va reduir la durada de la reforma un 60 % i va eliminar la necessitat de reforçar el formigó, cosa que posa de manifest com l’adaptació del tipus de raspall a la geometria existent dels tancs i als límits operatius millora els resultats del projecte.

Avaluar el cost total de propietat: resistència a la corrosió, càrrega de manteniment i economia del cicle de vida

Rendiment dels materials en entorns agressius: exposició a H₂S, afluent clorat i riscos de corrosió galvànica

La selecció de materials determina directament el cost total de propietat (TCO), on la compra inicial representa sovint només un 20–30 % de les despeses totals al llarg de la vida útil. En entorns d’aigües residuals, el sulfur d’hidrogen (H₂S) provoca fissuració per esforç sulfúrica; l’aigua d’entrada clorada accelera la corrosió per picades i per escletxes; i la corrosió galvànica apareix quan es posen en contacte metalls diferents—com ara components d’acer inoxidable i suports d’acer al carboni—en presència d’aigua de procés conductora. Aquests mecanismes provoquen aturades no planificades i substitucions freqüents de components.

Especificant acers inoxidables d’alta concentració de molibdè (p. ex., UNS S32205 o S32750) o revestiments polimèrics avançats que resisteixin tant l’atac àcid com les reaccions electroquímiques, es pot allargar significativament la durada entre intervencions. Una anàlisi del cicle de vida mostra que reduir el manteniment provocat per la corrosió redueix el 70–80 % del TCO destinat a reparacions i aturades—convertint la inversió inicial en materials en un factor decisiu per a l’economia a llarg termini.

Assegureu una integració preparada per al futur: compatibilitat amb el control d’olors i suport per a l’expansió escalable

En actualitzar els clarificadors d’aigües residuals, el sistema de rascladors ha de satisfer tant les necessitats actuals com les futures de control d’olors. Els dissenys moderns integren cobertes estancades, orificis de recollida de gas i materials resistents a la corrosió per permetre l’acoblament directe a escuradors químics, biofiltres o unitats de carbó actiu. Les estructures de rascladors en acer inoxidable o FRP (plàstic reforçat amb fibra) amb caputxes integrats per al confinament d’olors capturen els gasos a la font — reduint les emissions fugitives de H₂S, simplificant el compliment de la normativa sobre qualitat de l’aire i evitant reformes costoses que exigirien una parada addicional del dipòsit i modificacions civils.

Igualment crític és la capacitat d’escalar la capacitat de tractament sense substituir tot el sistema de raspalladors. Els dissenys modulars —amb volades extensibles, accionaments de velocitat variable i capçaleres recol·lectores addicionals— permeten als abocadors augmentar les taxes de càrrega superficial o allargar els canals a mesura que augmenten els cabdals d’entrada. Per exemple, un sistema de raspallador de cadenes i paletes amb extensions fixades amb cargols es pot allargar amb obres civils mínimes, conservant l’unitat motriu original i reduint la despesa de capital en comparació amb una substitució total. Aquesta escalabilitat assegura que la inversió en raspalladors segueixi sent operativament i econòmicament viable durant dècades, malgrat l’evolució constant de les exigències normatives, ambientals i hidràuliques.

PREGUNTES FREQUENTS

• Quins factors he de tenir en compte quan selecciono un sistema de raspallador per al meu clarificador? Tingueu en compte les característiques del fang (concentració de sòlids, contingut fibros, abrasivitat), les restriccions hidràuliques, les fluctuacions de temperatura operativa i la variabilitat del cabdal per triar el disseny de sistema més adequat.
• Quines són les principals diferències entre les raspadors de pont mòbil, de cadena i paletes, i de moviment alternatiu? Els sistemes de pont mòbil destaquen per la seva eficiència i fiabilitat en la retirada de matèria en suspensió (SS), fins i tot en condicions variables; els sistemes de cadena i paletes són efectius per reduir la demanda bioquímica d’oxigen (BOD), però requereixen un manteniment més intens; els sistemes de moviment alternatiu són adequats per a basses més petites amb cabals estables, però tenen una eficiència global inferior.
• Com puc minimitzar el temps d’inactivitat durant la renovació d’un sistema de raspat? Trieu sistemes com el de pont mòbil, que normalment necessiten menys modificacions civils i temps d’instal·lació més curts en comparació amb els sistemes de cadena i paletes o de moviment alternatiu.
• Quins materials són els millors per a les raspadors en entorns d’aigües residuals? L’acer inoxidable amb alt contingut de molibdè i revestiments polimèrics avançats poden resistir la corrosió provocada per l’exposició a H₂S o per aigües d’entrada clorades, assegurant una vida útil més llarga i un cost total d’adquisició i propietat més baix.
• Els sistemes de raspat poden adaptar-se a possibles augmentos futurs de capacitat? Sí, els dissenys modulars amb característiques ampliables permeten l’escalat sense necessitat de substitució total, assegurant la viabilitat operativa i financera a llarg termini.
