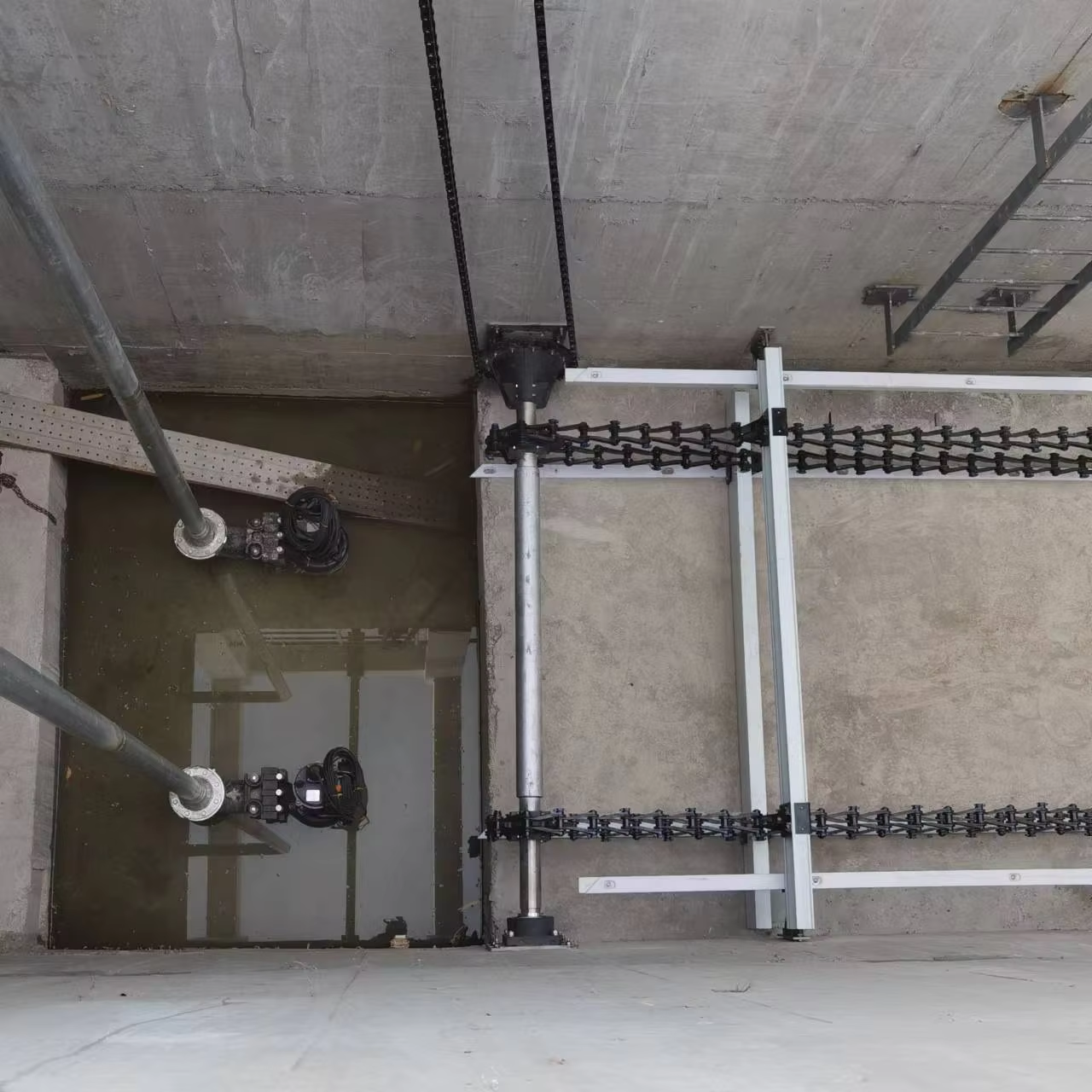

Cómo mejorar la eficiencia de un rastrillo de sedimentación

Optimizar la hidráulica del tanque y la integración de los raspadores

Alinear la dinámica del movimiento del raspador con los perfiles de velocidad del flujo en tanques rectangulares frente a tanques circulares

En los tanques rectangulares de sedimentación, el flujo avanza linealmente a lo largo de la longitud del tanque; por tanto, los raspadores accionados continuamente por cadena, que se desplazan paralelamente a esta dirección, transportan eficazmente los lodos sedimentados hacia una zanja colectora ubicada en uno de los extremos, sin perturbar la capa estable de lodos. Por el contrario, en los tanques circulares el flujo es radial: la velocidad alcanza su máximo en la entrada central y disminuye progresivamente hacia las paredes exteriores. Los raspadores rotativos están diseñados para adaptarse a este gradiente, transportando lentamente los lodos hacia el interior, hasta una salida central. Cuando la velocidad de desplazamiento del raspador se ajusta a la velocidad local del flujo —en lugar de mantenerse fija a una única velocidad— la resuspensión de los sólidos sedimentados se reduce hasta un 15 %, según datos de ingeniería sectorial de 2023 de la Water Environment Federation (WEF). Este ajuste mejora la eficiencia de la sedimentación al preservar la integridad de la captura de lodos.

Carga sobre el vertedero, colocación de las placas deflectoras de entrada y su efecto sobre la estabilidad de la capa de lodos y la consistencia de la trayectoria del raspador

Las placas deflectoras de entrada deben colocarse con precisión para distribuir uniformemente el caudal entrante a lo ancho del tanque. Una colocación inadecuada genera desequilibrios de velocidad que desplazan lateralmente la capa de lodos, alejándola de la trayectoria diseñada para el raspador y comprometiendo su capacidad de remoción. Asimismo, una carga excesiva sobre el vertedero incrementa el flujo ascendente cerca de la salida del efluente, lo que eleva nuevamente partículas finas a suspensión y obliga a los raspadores a procesar innecesariamente el material por segunda vez. Conjuntamente, una geometría optimizada de las placas deflectoras y una carga calibrada sobre el vertedero mejoran la estabilidad de la capa de lodos hasta en un 28 %, tal como se ha validado en estudios piloto realizados por el Programa de Transferencia Tecnológica de Aguas Residuales de la Agencia de Protección Ambiental de Estados Unidos (EPA). El resultado es un desplazamiento más constante del raspador, una menor tensión mecánica y un desgaste operativo a largo plazo reducido, todo ello lograble sin necesidad de inversiones importantes en modernización.

Seleccione el tipo y tamaño adecuados de raspador de sedimentación

Comparación de rendimiento: raspadores montados sobre puente, de cadena y paletas, y de perfil bajo en distintos rangos de concentración de lodos

La selección del raspador debe ajustarse a la concentración típica de lodos, no solo a la geometría del tanque. Los raspadores montados sobre puente destacan en aplicaciones con bajos sólidos (< 2 % SST), ofreciendo simplicidad, bajo costo inicial y un rendimiento fiable en tanques rectangulares de tamaño pequeño a mediano. Los sistemas de cadena y paletas son la solución preferida para concentraciones moderadas (2–5 % SST), garantizando un transporte uniforme de lodos en grandes balsas rectangulares, aunque sus múltiples componentes articulados requieren inspecciones más frecuentes. Para lodos de alta concentración (> 5 % SST), los raspadores de perfil bajo minimizan la resistencia hidrodinámica y la turbulencia inducida por las cuchillas, reduciendo significativamente la re-suspensión y mejorando la claridad del efluente, al tiempo que disminuyen la demanda energética.

Dimensionamiento de parámetros críticos —par motor, velocidad de desplazamiento y ángulo de la cuchilla— para tanques de 10 a 50 m de diámetro

Para tanques circulares con diámetros comprendidos entre 10 y 50 m, el dimensionamiento preciso del par, la velocidad de desplazamiento y el ángulo de las palas garantiza un funcionamiento fiable sin sobredimensionamiento ni fallos prematuros. El par aumenta de forma predecible con el diámetro y la carga de lodos: los tanques de 10 m suelen requerir 1.500–3.000 Nm; los tanques de 50 m necesitan 12.000–20.000 Nm para evitar la sobrecarga del motor bajo cargas máximas. La velocidad de desplazamiento debe mantenerse entre 0,5 y 2 m/min: velocidades superiores alteran los sólidos sedimentados y degradan la calidad del efluente; velocidades inferiores conllevan riesgos de acumulación irregular y compactación localizada. Un ángulo de pala de 20–30° logra el equilibrio óptimo entre una conducción eficaz de lodos y un consumo mínimo de energía, reduciendo la carga sobre los motoresreductores y las cadenas de transmisión.

Adaptación para mejorar la eficiencia energética y la calidad del lodo

Cuantificación del ahorro energético: las adaptaciones de rastrillos de perfil bajo reducen la demanda del motor en un 22–38 % (EPA, 2022)

La modernización de sistemas de raspado obsoletos mediante diseños actuales de bajo perfil aporta mejoras cuantificables tanto en el consumo energético como en la calidad del lodo. Según se documenta en el informe de la Agencia de Protección Ambiental de Estados Unidos (EPA) de 2022, Eficiencia Energética en el Tratamiento de Aguas Residuales estas actualizaciones reducen la demanda de los motores entre un 22 % y un 38 %, principalmente al eliminar la resistencia provocada por perfiles anticuados de las cuchillas y por la mala alineación de las paletas. Asimismo, resulta igualmente significativa la mejora en la compactación de la capa de lodos: la concentración de sólidos totales aumenta hasta un 10 %, lo que reduce la carga sobre los procesos posteriores de deshidratación y disminuye el consumo de polímeros, el volumen de transporte y las emisiones asociadas. Con periodos típicos de recuperación de la inversión de 3 a 5 años, impulsados únicamente por los ahorros energéticos, dichas modernizaciones constituyen una de las mejoras operativas con mayor retorno de la inversión (ROI) disponibles para los operadores de decantadores.

Mantener la eficiencia mediante prácticas de mantenimiento específicas

Programas de mantenimiento preventivo, seguimiento de piezas sujetas a desgaste e integración de diagnósticos en tiempo real para raspadores de sedimentación

Un rendimiento sostenido del raspador depende de un mantenimiento proactivo, no reactivo. Las prácticas fundamentales incluyen la limpieza programada de las cuchillas para evitar desequilibrios causados por acumulaciones, la lubricación de ruedas dentadas y rodamientos conforme a las indicaciones del fabricante (OEM) y las inspecciones visuales para detectar bordes desgastados de las paletas, cadenas estiradas o brazos de soporte doblados. La detección temprana de desviaciones menores —como un desalineamiento de 2 mm en la cuchilla o un alargamiento de la cadena del 5 %— evita inconsistencias en la trayectoria y picos innecesarios de consumo energético. La integración de diagnósticos en tiempo real de la torsión del motor y de la velocidad de desplazamiento permite intervenciones predictivas: según los datos de referencia sobre infraestructura de tratamiento de aguas residuales del Banco Mundial (2021), las instalaciones que aplican este tipo de monitoreo registran hasta un 30 % menos de paradas no planificadas. Este enfoque dirigido preserva la consistencia en la remoción de lodos, prolonga la vida útil del equipo y evita reparaciones de emergencia costosas.

Preguntas frecuentes

¿Cuál es la importancia de alinear la velocidad de desplazamiento del raspador con la velocidad del caudal?

Alinear la velocidad de desplazamiento del raspador con la velocidad del flujo reduce la re-suspensión de los sólidos sedimentados hasta en un 15 %, mejorando la eficiencia de sedimentación y la integridad de la captura de lodos.

¿Cómo puede afectar la colocación de la pantalla de entrada a la estabilidad de la capa de lodos?

Una colocación incorrecta de la pantalla de entrada puede provocar desequilibrios de velocidad que desplacen la capa de lodos, comprometiendo el rendimiento del raspador y la eficiencia operativa.

¿Cuáles son las ventajas de los raspadores de bajo perfil para concentraciones elevadas de lodos?

Los raspadores de bajo perfil reducen la resistencia hidrodinámica y la turbulencia, mejorando la eficiencia de extracción de lodos y disminuyendo el consumo energético.

¿Cómo puede mejorar la eficiencia la modernización de sistemas antiguos de raspado?

La modernización con diseños de raspadores de bajo perfil reduce la demanda del motor entre un 22 % y un 38 %, aumenta la compactación de los lodos y disminuye los costes operativos y las emisiones.

¿Por qué es importante el mantenimiento preventivo de los raspadores de sedimentación?

El mantenimiento preventivo garantiza una eliminación constante de lodos, prolonga la vida útil del equipo y reduce las paradas no planificadas al abordar tempranamente problemas como el desalineamiento de las cuchillas o la elongación de la cadena.
